概述

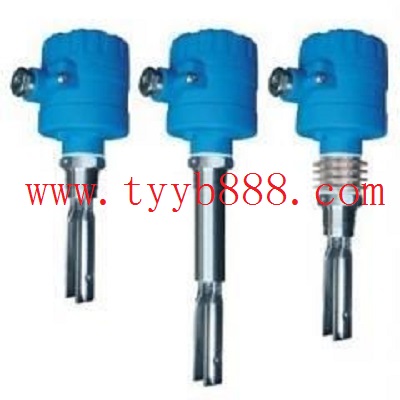

   音叉物位開關是通過壓電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。音叉物位開關可以對料罐的高低位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。它實用簡單、運行可靠、適應性強基本上是免維護的、音叉和輸出均有工作狀態，均用發光二極管指示，可依據習慣調整狀態指示，并配有三種輸入方式（直流24V、交流110V和交流220V）和多種輸出方式（直流電流輸出型、繼電器接點輸出型、直流電壓輸出型）。所有類型均有高或低故障報警模式和可選擇的儀表開關靈敏度。

技術參數

介質溫度范圍：    -30℃～220℃

環境溫度：        -30℃～80℃

環境濕度：        ≤95%RH

被測介質：        液體、粉末或顆粒狀固體

被測介質密度：    固體≥0.1g/cm³；液體≥0.7g/cm³

被測固體顆粒尺寸：≤10mm

最大液體粘度：    ＜1000mm²/s

被測介質安息角：  ≥200

壓力范圍：        ≤2MPa

殼體材料：        壓鑄鋁合金

叉體材料：        1Cr18Ni9Ti

電氣接口：G3/4

防護等級：IP65

連接方式：1”NPT； G3/4；G11/2螺紋；法蘭（用戶選定）

電氣參數： 1、供電電壓：DC24V；AC220V 50Hz

                 2、繼電器輸出：8A  220V AC

                      直流電壓輸出：0或5V

                      直流電流輸出：0或10mA

                 3、電源功耗：≤2W

音叉振動頻率：300±50Hz

環境振動等級：V.L.4 加速度不大于1g

開關信號動作時間：1—60S
