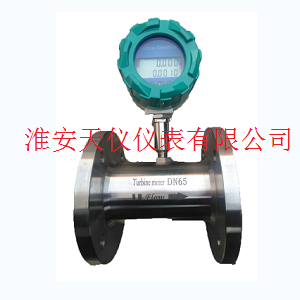

一、用途：
LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
二、特點：
★ 壓力損失小。
★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★ 采用先進的低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
★ 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。
★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
三、主要技術參數:
★ 流量計規格，基本參數和性能指標（見表二）
★ 準確度：0.5級、1.0級；
★ 使用條件：
1、 環境溫度-20℃～50℃;
3、 被測介質溫度：-20℃～120℃;
4、 大氣壓力：86Kpa～106Kpa;
5、 防爆等級：ibⅡBT4.
★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。
四、 電氣特性：
1、 顯示方式：
（1）LWGY 遠傳顯示：脈沖輸出（配顯示儀表）；
（2）LWY 現場顯示：液晶顯示累積流量，單位（m3）
液晶顯示瞬時流量，單位（m3/h）
（3）LWGB 渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
（1）LWGY 脈沖輸出，p-p值由供電電源確定；
（2）LWY 可帶脈沖輸出或4~20mA兩線制電流輸出；
（3）LWGB 4~20mA兩線制電流輸出。
3、供電電源：
（1）LWGY：DC5~24V；
（2）LWY：3V鋰電池安裝于儀表內部可連續使用3~5年；
（3）LWGB：DC24V。
五、 儀表結構及安裝方式：見（表二）、（圖三）
1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。
六、型號及規格說明：
LW X X- XXX XX
LW 表示渦輪流量傳感器；
X X：GY表示遠傳顯示型；
Y表示現場顯示型；
GB表示變送器；
XXX：表示渦輪流量傳感器口徑；
XX：B表示防爆型；E表示夾裝式；
如：LWGY-50-BE：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；
LWGB-50：表示口徑為50mm,渦輪流量變送器。
|
產 品 型 號
|
公稱通徑 (mm)
|
流量范圍 (m3/h)
|
最大工作 壓力(MPa)
|
安 裝 形 式
|
精確度
|
前 置 放 大 器 電 源 (V)
|
LWGY—4
LWGY—4-B
|
4
|
0.04～0.25
|
6.3
|
螺紋
|
0.5 1
|
+(或-)12V
|
LWGY—6
LWGY—6-B
|
6
|
0.1～0.6
|
6.3
|
螺紋
|
0.5 1
|
+(或-)12V
|
LWGY—10
LWGY—10-B
|
10
|
0.2～1.2
|
6.3
|
螺紋
|
0.5 1
|
+(或-)12V
|
LWGY—15
LWGY—15-B
|
15
|
0.6～6
|
6.3
|
螺紋
|
0.5 1
|
+(或-)12V
|
LWGY—20
LWGY—20-B
|
20
|
0.7～7
|
6.3
|
螺紋
|
0.5 1
|
+(或-)12V
|
LWGY—25
LWGY—25-B
LWGY—25BE
|
25
|
1～10
|
6.3 25
|
螺紋 夾裝
|
0.5 1
|
+(或-)12V
|
|
LWGY—32BE
|
32
|
1.5～15
|
25
|
夾裝
|
0.5/1
|
+(或-)12V
|
LWGY—40
LWGY—40-B
LWGY—40BE
|
40
|
2～20
|
6.3 25
|
螺紋 夾裝
|
0.5 1
|
+(或-)12V
|
LWGY—50
LWGY—50-B
LWGY—50BE
|
50
|
4～40
|
1.6 25
|
法蘭 夾裝
|
0.5 1
|
+(或-)12V
|
|
LWGY—65BE
|
65
|
7～70
|
25
|
夾裝
|
0.5/1
|
+(或-)12V
|
LWGY—80
LWGY—80-B
LWGY—80BE
|
80
|
10～100
|
1.6 25
|
法蘭 夾裝
|
0.5 1
|
+(或-)12V
|
LWGY—100
LWGY—100-B
LWGY—100BE
|
100
|
20～200
|
1.6 25
|
法蘭 夾裝
|
0.5 1
|
+(或-)12V
|
|
LWGY—125BE
|
125
|
25～250
|
25
|
夾裝
|
0.5/1
|
+(或-)12V
|
LWGY—150
LWGY—150-B
LWGY—150BE
|
150
|
30～300
|
1.6 25
|
法蘭 夾裝
|
0.5 1
|
+(或-)12V
|
LWGY—200
LWGY—200-B
LWGY-200BE
|
200
|
80～800
|
1.6 25
|
法蘭 夾裝
|
0.5 1
|
+(或-)12V
|
注：-B為防爆型，DN200需定做。
|
型 號
|
公稱通徑
|
始動流量
|
流量范圍
|
工作壓力
|
安裝
|
L
|
G
|
D
|
d
|
孔數
|
|
規 格
|
DNmm
|
m3/h
|
m3/h
|
MPa
|
方式
|
mm
|
mm
|
mm
|
個
|
|
LWQ—40
|
40
|
1.8
|
3 - 50
|
|
螺紋
|
140
|
G2
|
|
|
|
|
LWQ—50
|
50
|
2.5
|
5 - 100
|
1.6
|
法蘭
|
200
|
|
Φ125
|
Φ18
|
4
|
|
LWQ—80
|
80
|
6
|
10 - 240
|
2.5
|
法蘭
|
200
|
|
Φ160
|
Φ18
|
8
|
|
LWQ—100
|
100
|
8
|
12 - 360
|
4
|
法蘭
|
220
|
|
Φ180
|
Φ18
|
8
|
|
LWQ—150
|
150
|
15
|
35 - 1000
|
20
|
法蘭
|
300
|
|
Φ240
|
Φ22
|
8
|
|
LWQ—200
|
200
|
35
|
60 - 1500
|
|
法蘭
|
300
|
|
Φ295
|
Φ22
|
8
|
|
LWQ—250
|
250
|
40
|
75 - 3500
|
|
法蘭
|
400
|
|
Φ355
|
Φ26
|
12
|
|
